Szafa rack w małej firmie jest punktem dystrybucyjnym, od którego zależy dostęp do sieci, urządzeń i dokumentacji, a nie schowkiem na sprzęt. Ten artykuł pokazuje, jak zaplanować jej zawartość, zasilanie, chłodzenie, dostęp fizyczny i zapas na rozwój, żeby każda późniejsza zmiana nie zaczynała się od rozplątywania kabli.

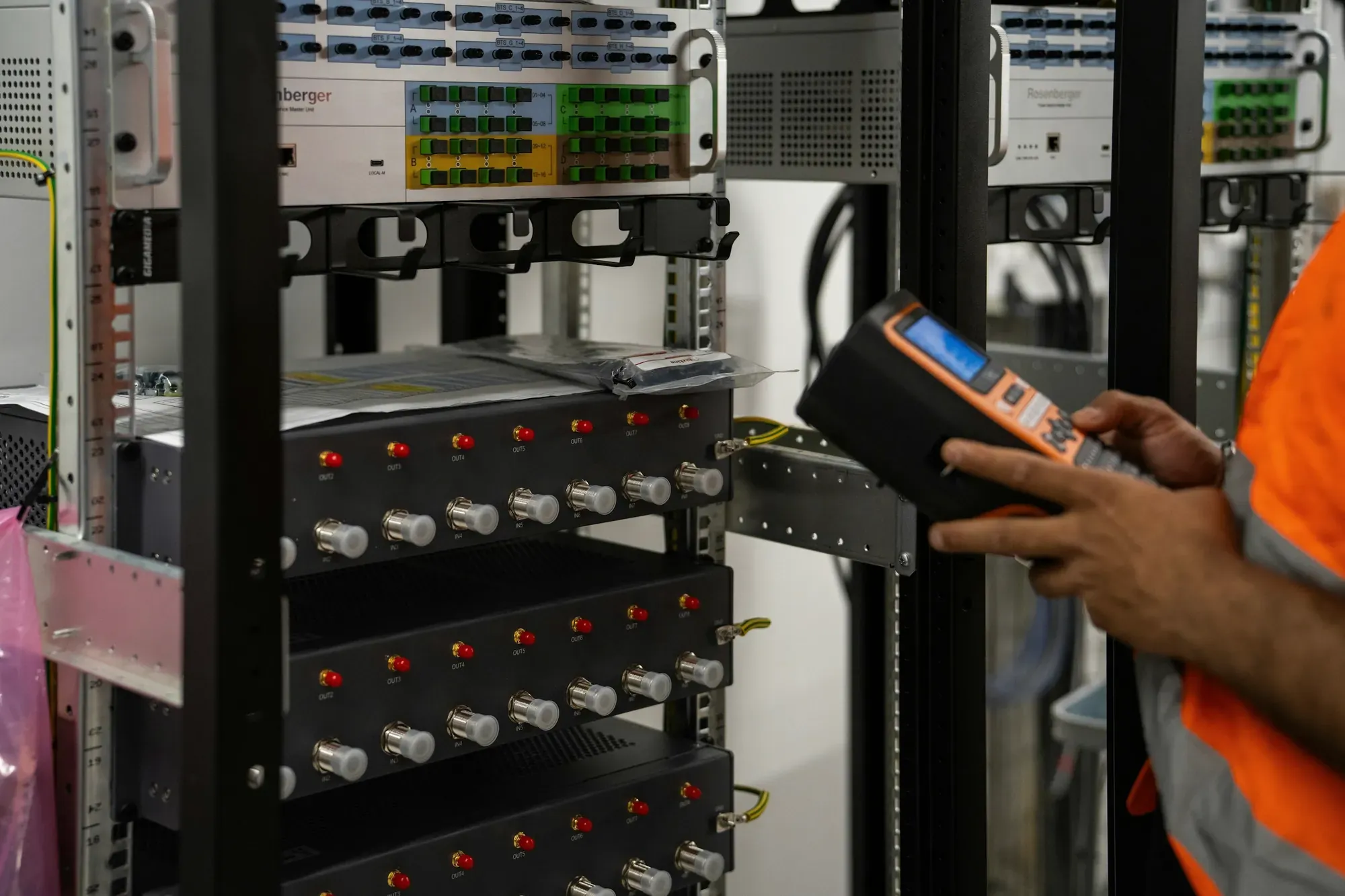

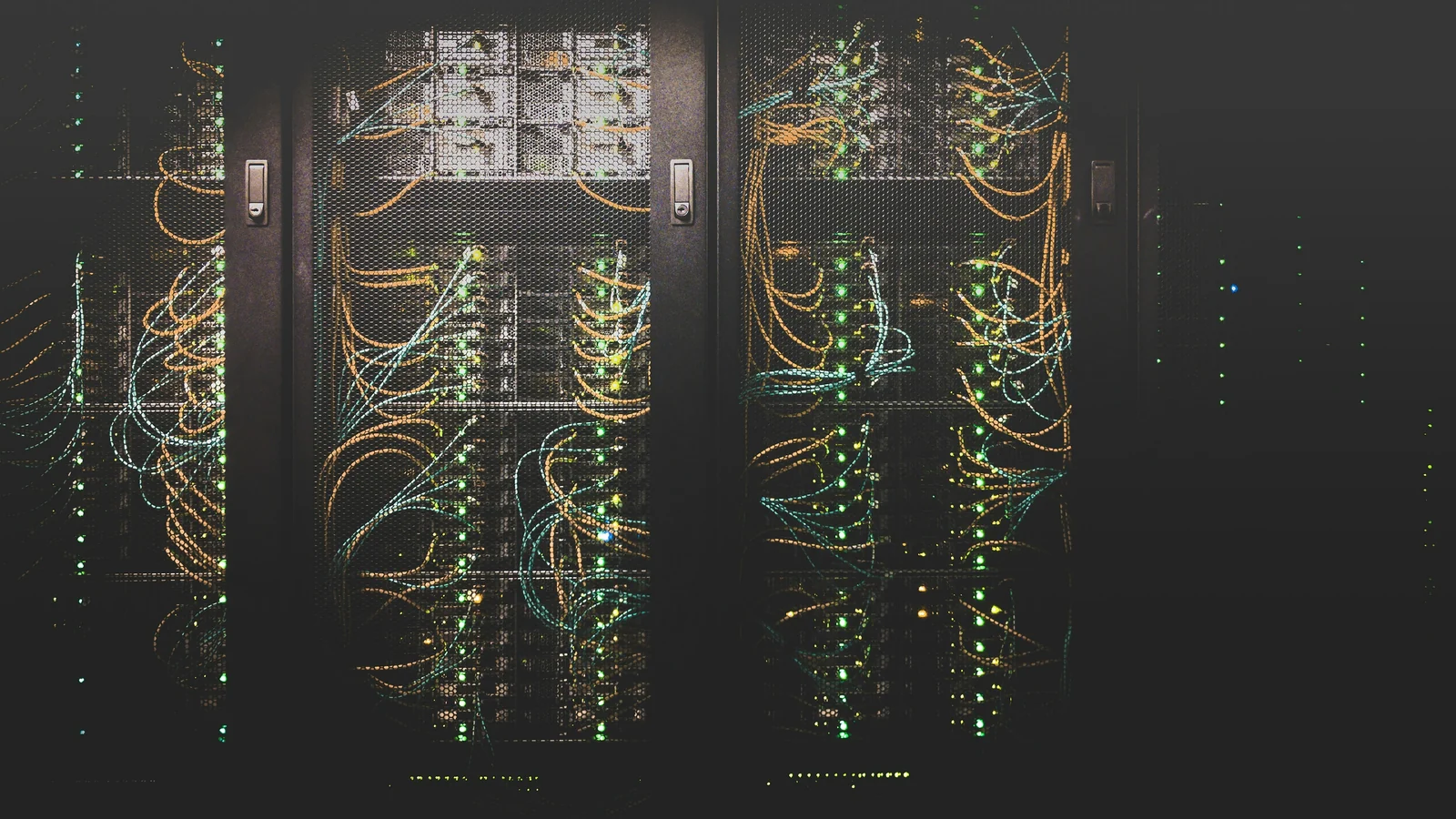

Szafa rack w małej firmie: punkt dystrybucyjny, nie schowek
W małej firmie szafa rack bywa traktowana jak metalowa obudowa, do której można włożyć router, przełącznik i nadmiar kabli, choć jej rzeczywista funkcja jest znacznie szersza.
To tutaj zbiegają się trasy prowadzące do stanowisk, punktów dostępowych, kamer i innych urządzeń, a także kończy się łącze operatora oraz zaczyna warstwa zarządzania siecią. Jeżeli punkt dystrybucyjny jest chaotyczny, każda awaria i rozbudowa trwa dłużej, ponieważ najpierw trzeba ustalić, co właściwie jest podłączone.
Projektując szafę, warto więc myśleć nie o tym, czy dzisiejszy sprzęt się zmieści, lecz o tym, czy urządzenia będzie można bezpiecznie zasilać, chłodzić, serwisować i opisać.
Najpierw funkcja i plan rozwoju
Dobór obudowy zaczyna się od listy funkcji, które ma obsłużyć punkt dystrybucyjny, ponieważ niewielkie biuro z kilkoma stanowiskami ma inne potrzeby niż firma korzystająca z monitoringu, telefonii, Wi-Fi i kontroli dostępu.
Trzeba uwzględnić urządzenia obecne oraz te, które mogą dojść wraz z rozwojem firmy, pamiętając, że wolna przestrzeń służy nie tylko nowemu sprzętowi. Jest potrzebna również do prowadzenia kabli, zachowania przepływu powietrza i wyjęcia urządzenia bez rozłączania połowy instalacji.
Zapas powinien wynikać z realnego planu, a nie z dowolnego przelicznika, dlatego przed wyborem warto zaznaczyć przyszłe punkty sieciowe, kamery, urządzenia zasilane po kablu oraz ewentualne drugie łącze.
Co powinno znaleźć się w szafie
Zawartość zależy od środowiska, ale typowy firmowy punkt dystrybucyjny obejmuje następujące elementy:
| Element | Rola |
|---|---|
| Zakończenie łącza operatora | przekazanie internetu do urządzenia brzegowego |
| Router lub brama | obsługa brzegu sieci i reguł ruchu |
| Patch panel | trwałe zakończenie i opisanie torów kablowych |
| Przełącznik | połączenie urządzeń oraz, jeżeli jest wymagane, zasilanie PoE |
| Organizery kabli | prowadzenie przewodów bez naprężeń i zasłaniania portów |
| Zasilanie i zabezpieczenia | bezpieczne zasilenie urządzeń aktywnych |
| Miejsce na rejestrator lub serwer | tylko jeżeli wynika to z architektury firmy |
Panel krosowy nie jest ozdobą, ponieważ oddziela stałe okablowanie budynku od przewodów, które zmieniają się podczas eksploatacji. Dzięki temu przepięcie portu obciąża wymienny kabel krosowy, a nie tor ukryty w ścianie, co szerzej opisujemy w artykule o tym, czy wybrać patch panel, gniazdo czy kabel bezpośredni.
Układając elementy, trzeba pozostawić dostęp do portów, etykiet i mocowań, aby serwis nie wymagał wyjmowania sprawnych urządzeń tylko po to, żeby dosięgnąć jednego przewodu.
Zasilanie jest częścią projektu
Szafa skupia kilka urządzeń, od których może zależeć praca całej firmy, dlatego jedno przypadkowe gniazdo i rozgałęźnik nie są właściwym sposobem zasilania.
Zakres należy uzgodnić z osobą odpowiedzialną za instalację elektryczną, uwzględniając ochronę, obciążenie, sposób odłączania oraz możliwość zastosowania zasilania awaryjnego. Jeżeli przełącznik zasila punkty dostępowe, kamery lub kontrolę dostępu, jego wyłączenie odcina wszystkie te urządzenia jednocześnie, w wyniku czego znaczenie zasilania awaryjnego rośnie.
Dobierając przełącznik, trzeba osobno policzyć wymagania każdego urządzenia oraz łączny zapas, ponieważ liczba portów nie informuje, czy wystarczy mocy. Metodę opisujemy w artykule o budżecie mocy PoE.
Temperatura i przepływ powietrza
Urządzenia aktywne oddają ciepło przez cały czas pracy, a zamknięta szafa ustawiona w niewentylowanym pomieszczeniu może zatrzymywać je dokładnie tam, gdzie pracuje elektronika.
Planując chłodzenie, trzeba ocenić lokalizację, przepływ powietrza, ilość wydzielanego ciepła oraz możliwość czyszczenia otworów wentylacyjnych, ponieważ kurz stopniowo ogranicza ich skuteczność. Wentylator nie rozwiąże problemu, jeżeli zasysa gorące powietrze z zamkniętej wnęki albo jego wlot został zasłonięty kablami.
Objaw przegrzewania bywa mylący, gdyż urządzenie może restartować się okresowo lub działać niestabilnie pod obciążeniem, przez co usterka wygląda jak przypadkowy problem sieciowy.
Lokalizacja i dostęp fizyczny
Dobra lokalizacja skraca trasy, zapewnia warunki środowiskowe i pozwala serwisować sprzęt bez zatrzymywania pracy innych osób, natomiast zła potrafi utrudnić każdą z tych rzeczy naraz.
Szafy nie powinno się umieszczać w miejscu narażonym na zalanie, silne zapylenie, skrajne temperatury ani przypadkowe uderzenia, a jej drzwi muszą otwierać się na tyle, aby urządzenia dało się wyjąć. Dostęp powinny mieć wyłącznie osoby upoważnione, ponieważ fizyczne przepięcie przewodu może ominąć zabezpieczenia konfiguracyjne.
Wybierając miejsce, warto również sprawdzić, którędy wchodzi łącze operatora i jak przebiegają główne trasy, aby punkt dystrybucyjny nie znalazł się na końcu układu tylko dlatego, że tam pozostał wolny schowek.
Porządek, oznaczenia i dokumentacja
Porządek w szafie nie polega na tym, żeby wszystkie przewody miały ten sam kolor, lecz na tym, aby dało się prześledzić połączenie bez odłączania kolejnych portów.
Każdy tor powinien mieć trwałe oznaczenie zgodne po stronie panelu i gniazda, a dokumentacja powinna wskazywać lokalizację, przeznaczenie oraz segment sieci. Stosując kable krosowe dobrane do rzeczywistej odległości, można uniknąć pętli zasłaniających porty, przy czym nie należy napinać przewodów ani łamać ich pod ostrym kątem.
Dokumentację trzeba aktualizować po każdej zmianie, ponieważ schemat zgodny ze stanem sprzed rozbudowy jest bardziej mylący niż uczciwa informacja, że opisu brakuje. Zakres dokumentów przekazywanych po wdrożeniu przedstawiamy w artykule o protokole odbioru sieci i dokumentacji powykonawczej.
Kiedy wystarczy mała szafa
Nie każda firma potrzebuje dużej obudowy stojącej, ponieważ niewielki, dobrze zaplanowany punkt naścienny może poprawnie obsłużyć prostą instalację bez rozbudowanego zaplecza.
Mniejszy wariant ma sens, jeżeli wszystkie urządzenia mieszczą się z zapasem, dostęp do portów pozostaje swobodny, a warunki zasilania i temperatury są kontrolowane. Duża szafa nie naprawi natomiast złej lokalizacji ani braku dokumentacji, więc sama pojemność nie powinna być traktowana jako miara jakości.
Co ustalić przed zamówieniem
- Lista obecnych urządzeń i planowanych rozszerzeń.
- Liczba torów zakończonych w punkcie dystrybucyjnym.
- Urządzenia zasilane przez PoE i wymagany zapas.
- Sposób zasilania podstawowego i awaryjnego.
- Warunki temperatury, wentylacji i zapylenia.
- Przebieg tras oraz miejsce wejścia łącza operatora.
- Zasady dostępu fizycznego i osoba odpowiedzialna.
- System oznaczeń oraz format dokumentacji.
Przechodząc tę listę przed zakupem, łatwiej dobrać obudowę do sposobu utrzymania sieci, a nie wyłącznie do wymiarów urządzeń widocznych w katalogu.
