Patch panel czy kabel bezpośredni w firmie

Przy przejmowaniu starszych sieci często trafiamy na szafę, w której przewody wychodzące ze ściany są wpięte prosto w przełącznik, bez panelu krosowego i bez opisów. Każde przepięcie oznacza wtedy poruszanie przewodu ukrytego w ścianie, a ustalenie, który port obsługuje które biurko, wymaga odłączania kolejnych kabli.

Jak sposób zakończenia toru wpływa na późniejsze zmiany

Kabel instalacyjny prowadzony w ścianie lub trasie kablowej jest częścią stałą, której wymiana zwykle wymaga ponownego dostępu do przegród, sufitów albo ciągów komunikacyjnych.

Patch panel i gniazdo oddzielają tę część od przewodów krosowych, które można bez większej ingerencji przepinać oraz wymieniać. Jeżeli tor kończy się wtykiem wpiętym bezpośrednio do przełącznika albo urządzenia, każda reorganizacja obciąża przewód stały i jego zakończenie.

Porównując warianty podczas pierwszego uruchomienia, można nie zauważyć różnicy, ponieważ oba rozwiązania mogą zapewnić łączność. Staje się ona widoczna później, gdy firma zmienia układ stanowisk, dodaje punkty dostępowe, rozdziela sieci lub szuka przyczyny niestabilnego połączenia.

Trzy warianty zakończenia toru w firmie

Wariant	Część użytkowa	Część techniczna	Główna konsekwencja
Kabel bezpośredni	przewód instalacyjny kończy się przy urządzeniu	przewód jest wpięty bezpośrednio do przełącznika	najmniej elementów, ale zmiany dotyczą toru stałego
Gniazdo bez panelu	urządzenie łączy się kablem krosowym z gniazdem	przewód instalacyjny kończy się bezpośrednio przy przełączniku	chroniona jest tylko strona użytkowa
Gniazdo i patch panel	po obu stronach pracują przewody krosowe	tor stały kończy się w opisanym panelu	łatwiejsze przepięcia, diagnostyka i dokumentacja

W firmowej instalacji wymagającej utrzymania naturalnym punktem odniesienia jest wariant z gniazdem oraz panelem, ponieważ wyraźnie rozdziela okablowanie budynku od warstwy eksploatacyjnej.

Przewód bezpośredni bywa uzasadniony, ale taki wybór powinien wynikać z warunków technicznych i zostać zapisany w dokumentacji.

Co daje patch panel

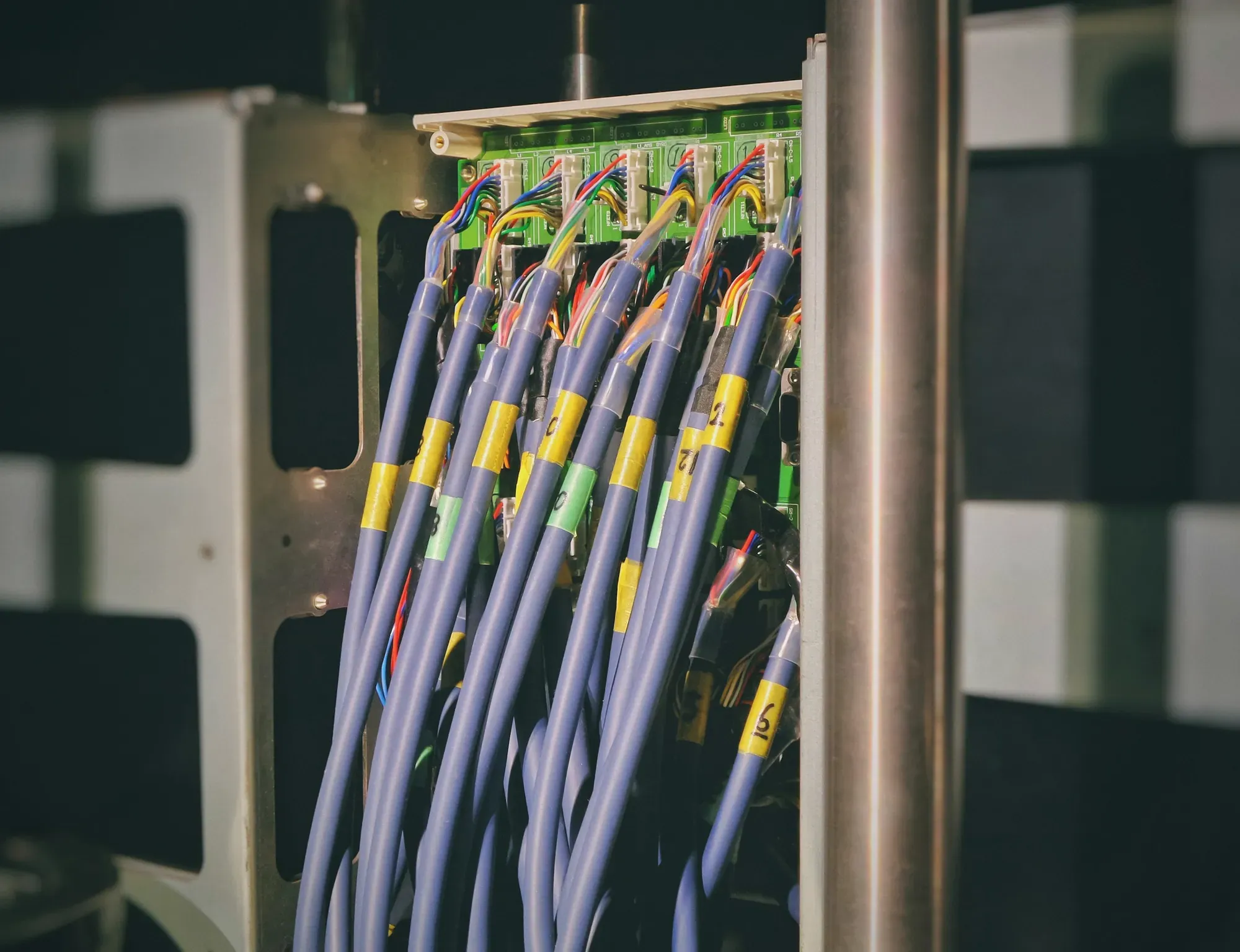

Panel krosowy tworzy uporządkowany punkt zakończenia torów, dzięki czemu port można oznaczyć tak samo jak odpowiadające mu gniazdo w pomieszczeniu. Technik widzi wtedy zależność, nie odłączając kolejnych przewodów, a zmiana przeznaczenia punktu odbywa się po stronie wymiennego kabla krosowego.

Ma to znaczenie, gdy jedno gniazdo zaczyna obsługiwać inny segment sieci albo urządzenie zasilane przez PoE, ponieważ odpowiedni port przełącznika można dobrać bez ingerencji w trasę stałą.

Panel ułatwia również zachowanie porządku, ale sam go nie gwarantuje, jeżeli brakuje etykiet, organizacji przewodów i aktualnej mapy portów. Nieopisany panel może ukrywać ten sam chaos, który miał usunąć, dlatego oznaczenia należą do zakresu wykonania.

Kabel stały i kabel wymienny pełnią inne role

Przewód instalacyjny powinien pozostać nieruchomy po odbiorze, podczas gdy kabel krosowy jest przeznaczony do połączeń zmienianych w czasie eksploatacji. Rozdzielenie tych ról ogranicza liczbę manipulacji przy zakończeniu ukrytym w przegrodzie i przenosi zużycie na element łatwy do zastąpienia.

Wykonując bezpośrednie zakończenie, trzeba dopasować złącze do budowy przewodu i zachować staranność, ponieważ przypadkowy wtyk nie staje się poprawny tylko dlatego, że urządzenie uzyskało połączenie.

Kabel pozostawiony z nieuporządkowanym zapasem może dodatkowo obciążać złącze, zasłaniać porty i utrudniać chłodzenie urządzeń, przez co pozorna prostota przekłada się na bardziej złożony serwis.

Kiedy kabel bezpośredni może być uzasadniony

Wariant bezpośredni bywa racjonalny dla toru tymczasowego, pojedynczego urządzenia o stałej lokalizacji albo miejsca, w którym obudowa techniczna nie może zostać zastosowana. Warunkiem jest ocena ochrony mechanicznej, sposobu serwisowania i prawdopodobieństwa zmian, a także czytelne opisanie obu końców.

Decyzja traci uzasadnienie, gdy instalacja obejmuje wiele torów, ma się rozwijać albo zasila urządzenia istotne dla działania firmy. W takim środowisku oszczędność na elemencie pasywnym łatwo zamienia się w dodatkowy czas każdej późniejszej diagnozy i rozbudowy.

Nie warto również pozostawiać rozwiązania prowizorycznego bez właściciela i terminu uporządkowania, ponieważ tymczasowe połączenia często stają się niewidoczną częścią środowiska produkcyjnego.

Diagnostyka zaczyna się od identyfikacji toru

Gdy użytkownik zgłasza przerwy w połączeniu, technik powinien szybko wskazać cały tor, jego zakończenia, port przełącznika oraz urządzenie końcowe. Spójne etykiety po stronie gniazda i panelu skracają tę drogę, ponieważ lokalizacja nie zależy od pamięci osoby, która wykonywała montaż.

Sam fakt, że dioda portu świeci, nie potwierdza jakości wykonania okablowania, dlatego odbiór powinien obejmować sprawdzenie torów właściwe dla uzgodnionego zakresu. Jeżeli wymagana jest określona klasa pomiaru lub raport z urządzenia pomiarowego, należy zapisać to przed wyceną, a następnie ująć w protokole.

Zakres przekazywanych danych i odpowiedzialności opisujemy szerzej w materiale o protokole odbioru sieci i dokumentacji powykonawczej.

PoE zwiększa znaczenie jakości zakończeń

Tor może przenosić jednocześnie dane i zasilanie urządzenia, dlatego stabilność zakończeń wpływa nie tylko na komunikację, lecz także na ciągłość pracy punktu dostępowego, kamery albo innego odbiornika.

Panel pozwala zmienić port zasilający po stronie przełącznika bez poruszania przewodu instalacyjnego, co ułatwia reorganizację obciążenia i diagnostykę. Nadal trzeba jednak ocenić cały tor, zgodność elementów oraz wymagania odbiornika, ponieważ obecność panelu nie koryguje błędnego doboru.

Metodę rozdzielenia liczby portów od dostępnej mocy przedstawiamy w artykule o budżecie mocy PoE.

O jakości decyduje cały tor

Ocena rozwiązania na podstawie samej liczby połączeń jest zbyt uproszczona, ponieważ wynik zależy od przewodu, modułów, kabli krosowych, zakończeń i jakości montażu.

Poprawnie wykonany panel dobrany do pozostałych elementów jest częścią zaplanowanego toru, natomiast źle przygotowany wtyk może stać się jego najsłabszym punktem. Z tego powodu nie należy obiecywać parametrów bez znajomości projektu i wyników odbioru.

Jeżeli wymagania firmy odwołują się do konkretnej normy albo kategorii, aktualne wydanie dokumentu i procedurę pomiarową powinien potwierdzić wykonawca. Procedury pomiaru zainstalowanego okablowania i dokładność mierników opisuje norma IEC 61935-1, dlatego w umowie warto wskazać, czy odbiór obejmuje taki pomiar. Celowo nie podajemy tu wartości granicznych, bo zależą od kategorii i wydania normy.

Mapa portów i dokumentacja połączeń

Mapa portów musi łączyć oznaczenie gniazda, panelu i portu przełącznika z lokalizacją oraz przeznaczeniem punktu. Dokumentując również tory przygotowane, lecz nieuruchomione, można zapobiec temu, aby przyszła rozbudowa zaczynała się od powtórnego sprawdzania instalacji.

Dokument trzeba aktualizować po każdym przepięciu, ponieważ zgodność ze stanem rzeczywistym decyduje o jego wartości podczas awarii. Norma ISO/IEC 14763-2 traktuje dokumentację i administrowanie okablowaniem jako część planowania, instalacji i eksploatacji, a przy stałej opiece mapę portów aktualizuje się razem z konfiguracją sieci.

Co ustalić przed wyborem patch panelu lub kabla bezpośredniego

1. Czy tor będzie stały, tymczasowy czy regularnie przepinany.
2. Czy środowisko będzie rozbudowywane albo dzielone na kolejne segmenty.
3. Jak przewód zostanie zabezpieczony mechanicznie po obu stronach.
4. Kto odpowiada za etykiety, mapę portów i ich późniejszą aktualizację.
5. Czy tor będzie zasilał urządzenie przez PoE.
6. Jaki zakres sprawdzenia i dokumentacji ma zostać przekazany po wykonaniu.
7. Czy dostępna przestrzeń pozwala wygodnie serwisować panel oraz przełącznik.

Odpowiedzi pokazują, czy uproszczenie rzeczywiście ogranicza zakres, czy jedynie przesuwa koszt na późniejszy serwis.

Jak to robimy

NexaIT działa jako MSP, dlatego sposób zakończenia toru oceniamy razem z architekturą, utrzymaniem i odpowiedzialnością za dokumentację. Inwentaryzujemy istniejące połączenia, uzgadniamy wariant zakończeń, porządkujemy oznaczenia i przekazujemy stan, który może zostać sprawdzony przez kolejną osobę.

Jesteśmy Partnerem Zyxel Networks, a z Ubiquiti UniFi pracujemy jako z technologią dobieraną do wymagań projektu. Dobór urządzeń pozostaje osobną decyzją od jakości warstwy pasywnej, ponieważ marka przełącznika nie naprawi źle zakończonego przewodu.

Porządkowanie zakończeń torów prowadzimy w ramach budowy i utrzymania sieci firmowych, zwykle razem z uporządkowaniem szafy rack. Prace instalacyjne wykonujemy na miejscu w naszym regionie, między innymi w Zielonej Górze i Świebodzinie.

Źródła

• IEC, ISO/IEC 14763-2:2019 Information technology. Implementation and operation of customer premises cabling. Part 2: Planning and installation, https://webstore.iec.ch/en/publication/60185 (dostęp 2.10.2026)
• IEC, IEC 61935-1:2019 Specification for the testing of balanced and coaxial information technology cabling. Part 1: Installed balanced cabling, https://webstore.iec.ch/en/publication/31201 (dostęp 2.10.2026)

Stan na 2 października 2026 r.
