Trasy kablowe w biurze nad stropem podwieszanym
Przestrzeń nad sufitem podwieszanym wygląda jak wygodne miejsce na przewody, ale trasy kablowe w biurze ułożone luzem obciążają elementy sufitu, utrudniają serwis i mogą kolidować z innymi instalacjami. Opisujemy, co ustalić przed zamknięciem stropu, jak zaplanować własne podparcie tras i po czym poznać, że wykonanie nadaje się do odbioru.
Przy remontach biur często widać ten sam obraz: po zdjęciu kilku płyt sufitu wiązki kabli sieciowych leżą luzem na rusztach, przewieszone przez oprawy i kanały wentylacyjne. Każda późniejsza zmiana zaczyna się wtedy od zdejmowania kolejnych płyt.
Zastrzeżenie. Tekst opisuje zasady techniczne prowadzenia okablowania teleinformatycznego i nie zastępuje projektu budowlanego, elektrycznego ani przeciwpożarowego. Sposób mocowania, przejścia przez przegrody oraz koordynację z innymi instalacjami trzeba uzgodnić dla konkretnego obiektu z zarządcą i osobami mającymi właściwe kompetencje.
Co znajduje się nad sufitem podwieszanym
Sufit podwieszany zasłania instalacje, przez co przestrzeń nad nim łatwo potraktować jak niewidoczny magazyn kabli, choć ma ona własną konstrukcję, ograniczenia i zadania.
Znajdują się tam kanały wentylacyjne, instalacja elektryczna, oświetlenie, elementy ochrony przeciwpożarowej oraz inne trasy, które wymagają dostępu i nie powinny być przypadkowo obciążane. Sam ruszt sufitu utrzymuje okładzinę, dlatego nie należy zakładać, że może jednocześnie stać się podporą dla okablowania teleinformatycznego.
Kładąc przewody luzem na płytach, wykonawca ukrywa problem zamiast budować trasę, ponieważ przy pierwszym serwisie kable trzeba podnosić, rozplątywać i odsuwać, narażając je oraz sufit na uszkodzenie.

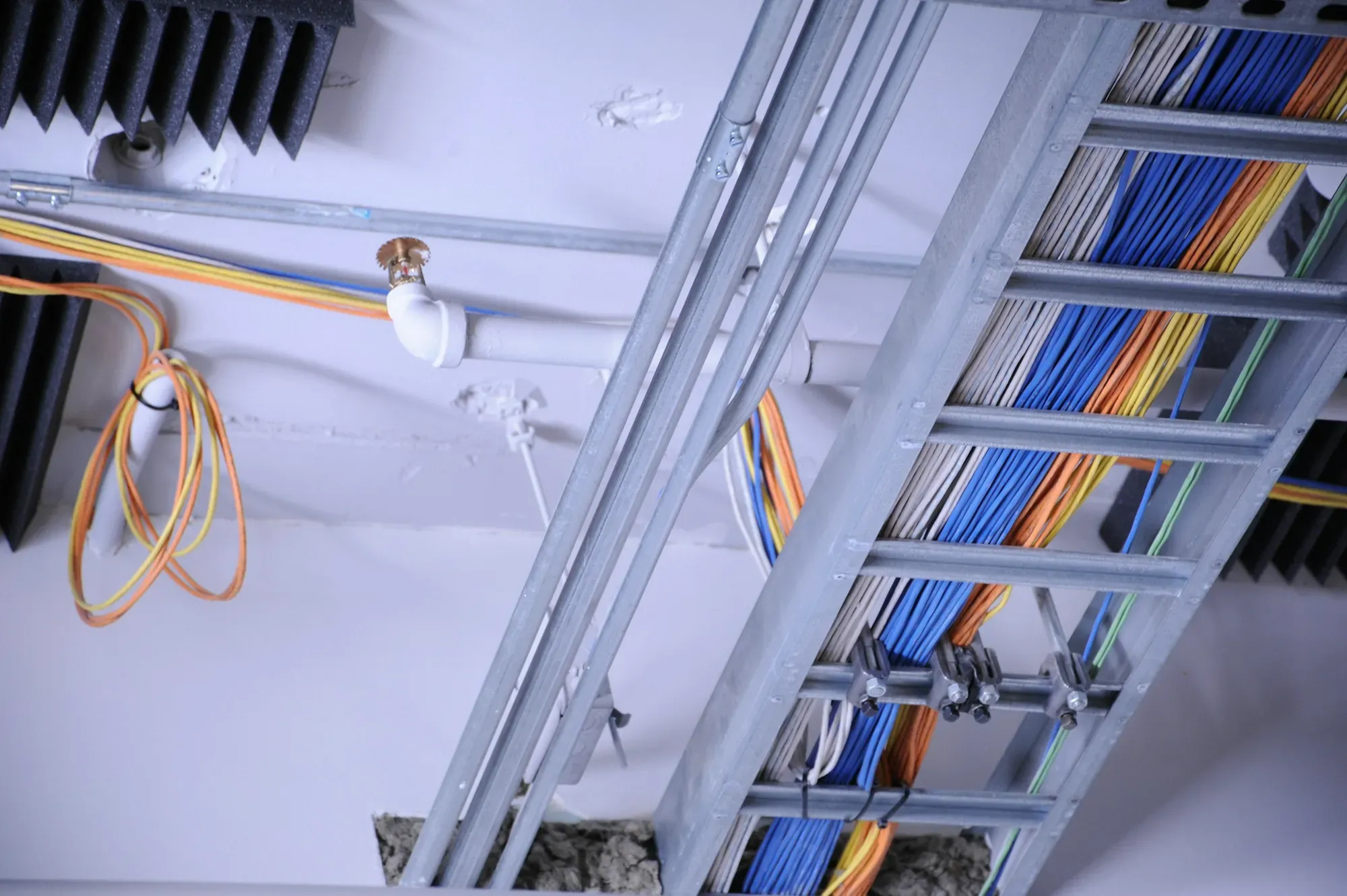

Trasy kablowe w biurze potrzebują własnego podparcia
Okablowanie powinno opierać się na rozwiązaniu przeznaczonym do jego prowadzenia i zamocowanym do właściwych elementów konstrukcyjnych. Ruszt i zawiesia sufitu do tego nie służą.
Rodzaj podparcia dobiera się do liczby przewodów, kierunku trasy, obciążenia, możliwości rozbudowy oraz warunków obiektu, ponieważ pojedyncze uchwyty sprawdzą się w innym układzie niż koryto prowadzące wiele torów.
Projektując mocowania, trzeba zachować regularne podparcie i dopuszczalne wypełnienie, aby przewody nie zwisały, nie były ściskane oraz nie przenosiły ciężaru na przypadkowe punkty. Dokładne wymagania powinny wynikać z dokumentacji zastosowanego systemu i uzgodnień projektowych dla tego obiektu.
Koordynacja z innymi instalacjami
Najkrótsza droga pomiędzy szafą a gniazdem nie zawsze jest właściwa, gdyż może przecinać dostęp do wentylacji, opierać się na oprawach albo blokować elementy wymagające późniejszego przeglądu.
Przed rozpoczęciem prac warto zestawić trasy wszystkich branż i określić kolejność wykonania, dzięki czemu każda instalacja zachowa własne mocowania oraz dostęp serwisowy. Koordynacja jest szczególnie ważna przy przejściach przez ściany i strefy wymagające odtworzenia zabezpieczeń, ponieważ przypadkowy otwór może naruszyć rozwiązanie zaprojektowane przez inną branżę.
Jeżeli dokumentacji brakuje, pierwszym etapem powinna być wizja lokalna i uzgodnienie przebiegu, zanim ktokolwiek zacznie wiercić w miejscu, które wygląda na wygodne.
Kable sieciowe obok przewodów zasilających
Kable sieciowe i przewody zasilające mogą występować w tej samej przestrzeni technicznej, ale ich prowadzenie wymaga rozdzielenia oraz sposobu krzyżowania odpowiedniego dla danego obiektu.
Długie równoległe odcinki ułożone bez planu zwiększają ryzyko zakłóceń, natomiast wspólne, przepełnione mocowanie utrudnia serwis obu instalacji. Ustalając trasę, trzeba więc znać przebieg zasilania, punkty krzyżowania i zasady wymagane przez projekt oraz zastosowany system. Planowanie i wykonywanie okablowania informatycznego wewnątrz budynków, z uwzględnieniem wpływu okablowania zasilającego, opisuje norma PN-EN 50174-2.
Nie należy też zakładać, że kabel przenoszący zasilanie PoE jest przewodem elektrycznym „bez znaczenia”, ponieważ przepływ prądu powoduje nagrzewanie, które nasila się w ciasnych wiązkach. Zależność zasilania od przewodów opisujemy szerzej w artykule o budżecie mocy PoE.
Zgięcia, nacisk i zapas na rozbudowę
Przewód może wyglądać na nieuszkodzony, mimo że ostre zagięcie, zgniecenie albo trwałe naprężenie pogorszyło jego parametry, dlatego sposób prowadzenia jest równie ważny jak kategoria kabla.
Na zakrętach trzeba zachować geometrię zalecaną dla zastosowanego przewodu, nie dociskać wiązki do ostrej krawędzi i nie zaciskać mocowań mocniej, niż wymaga podtrzymanie. Ciągnąc kabel, należy również kontrolować naprężenie, ponieważ gotowy tor powinien po ułożeniu spoczywać na podparciach, a nie pozostawać naciągnięty między punktami.
Zapas na przyszłość dotyczy pojemności trasy i możliwości dołożenia przewodów, lecz nie powinien oznaczać luźnych zwojów rzuconych na płyty sufitu.
Dostęp serwisowy ma wpływ na koszt
Trasa dostępna wyłącznie po zdjęciu wielu płyt i demontażu innych elementów będzie kosztowna w każdej późniejszej diagnostyce, nawet jeżeli podczas montażu wydawała się najkrótsza.
Planując przebieg, warto wykorzystać miejsca dostępne z ciągów komunikacyjnych oraz uzgodnione otwory rewizyjne, dzięki czemu można sprawdzić mocowania, dołożyć przewód albo zlokalizować uszkodzenie bez rozbierania dużej części sufitu.
Trzeba również przewidzieć oznaczenia na rozgałęzieniach i przejściach, ponieważ po zamknięciu stropu identyczne wiązki bez opisu stają się trudne do rozróżnienia.
Przejścia przez przegrody
Przejście kabla przez ścianę lub inną przegrodę nie kończy się na wykonaniu otworu, gdyż sposób zabezpieczenia zależy od funkcji tej przegrody oraz wymagań całego obiektu.
Dobrze pokazuje to rozporządzenie z 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki. Wymagało ono, aby przepusty instalacyjne w elementach oddzielenia przeciwpożarowego miały klasę odporności ogniowej (EI) wymaganą dla tych elementów (§ 234), a przewody i kable z materiałów palnych prowadzone nad sufitem podwieszanym wykorzystywanym do wentylacji lub ogrzewania miały osłonę o klasie co najmniej EI 30 (§ 259 ust. 2). Według Internetowego Systemu Aktów Prawnych od 21 września 2026 r. ten akt jest uznany za uchylony, więc wymagania obowiązujące dla konkretnego obiektu trzeba potwierdzić w aktualnych przepisach.
Jeżeli prace dotykają takich rozwiązań, zakres, materiały i dokumentację powinny określić osoby z odpowiednimi uprawnieniami, na przykład projektant obiektu albo rzeczoznawca do spraw zabezpieczeń przeciwpożarowych, w uzgodnieniu z zarządcą budynku. Wykonawca sieci powinien natomiast wskazać wszystkie przejścia, uzgodnić je przed pracami i odnotować w dokumentacji, aby później nie trzeba było szukać ich nad zamkniętym sufitem.
Co sprawdzić przed zamknięciem sufitu
- Czy trasa ma własne podparcie niezależne od konstrukcji sufitu.
- Czy mocowania i koryta odpowiadają obciążeniu oraz planowanej rozbudowie.
- Czy przewody nie są zgniecione, naprężone ani prowadzone przez ostre krawędzie.
- Czy zachowano uzgodniony przebieg względem zasilania i innych instalacji.
- Czy wszystkie przejścia przez przegrody zostały właściwie uzgodnione i opisane.
- Czy do rozgałęzień oraz punktów serwisowych pozostaje dostęp.
- Czy trasy mają trwałe oznaczenia zgodne z dokumentacją.
- Czy każdy tor został przetestowany przed zakryciem.
Sprawdzając trasę przed zamknięciem, można poprawić mocowanie i przebieg bez kosztownego demontażu, dlatego odbiór tego etapu nie powinien być odkładany do końca całego remontu.
Dokumentacja i odbiór
Dokumentacja powykonawcza powinna pokazywać przebieg głównych tras, przejścia, rozgałęzienia, punkty zakończeń i miejsca pozostawione na rozbudowę, aby kolejny wykonawca nie musiał odtwarzać instalacji metodą prób.
Sam test połączenia potwierdza jedynie wybraną właściwość toru, dlatego zakres testów trzeba ustalić przed umową, a wyniki przypisać do konkretnych oznaczeń. To, co powinno znaleźć się w dokumentach odbiorowych, opisujemy w artykule o protokole odbioru sieci.
Trasa powinna także kończyć się w uporządkowanym punkcie dystrybucyjnym, którego wyposażenie i warunki opisujemy w materiale o szafie rack w małej firmie.
Jak to robimy
Zaczynamy od wizji lokalnej i koordynacji z innymi branżami, a następnie planujemy podparcie, dostęp serwisowy, rozgałęzienia i oznaczenia, nie traktując sufitu jako elementu nośnego dla kabli. Zakres budowlany, elektryczny i przeciwpożarowy uzgadniamy z osobami odpowiedzialnymi za te obszary, ponieważ wykonanie sieci nie zastępuje ich projektu.
Po ułożeniu tras przeprowadzamy odbiór przed zamknięciem stropu, testujemy tory i przekazujemy dokumentację, dzięki czemu późniejsza rozbudowa nie zaczyna się od zdejmowania płyt w poszukiwaniu przewodów.
Trasy projektujemy i wykonujemy w ramach budowy i utrzymania sieci firmowych, razem z odbiorem i dokumentacją.
